利亚德HKS 系列室内全彩 LED 显示单元使用说明

2023-12-13 13:16:59

---

产品分为：

基础版 (空箱体不含模组/电源/接收卡/5v 电源线/排线及网线)

标准版 (单卡单电版成品箱体)

旗舰版 (双卡双电备份版箱体)

其中标准版与旗舰版有 20P 转接板与 26P 转接板版本箱体(搭载 LCH 产品)

其中标准版与旗舰版有 HUB75E 转接板与 HUB320 转接板版本箱体(搭载 SV 产品) 1.2 间距需配用 26P 接口转接板或者 HUB320 的标准版或旗舰版箱体；          1.5/1.8/2/2.5 间距配用 20P 接口转接板的标准版或旗舰版箱体。

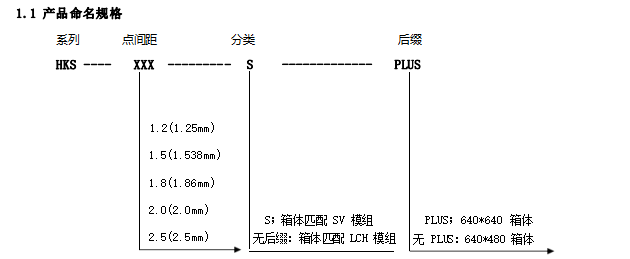

产品命名说明：

例如：HKS1.5-S PLUS 标准版 解读为：HKS640*640 系列匹配 SV 模组 P1.538 间距产品。



 产品概述

 ·采用全前后维护/安装灵活架构；



·高强度铝合金箱体，轻 ，不易变形，

·散热性能优，拼接精度高；

·软连接，市场通用性价比高；

·通用国标电源接口，方便可靠；

·箱体间设计亮暗线调节，X Y Z 轴调节；

·箱体底部有防磕灯结构设计；

·可双备份电源/双信号冗余备份技术，永不黑屏；

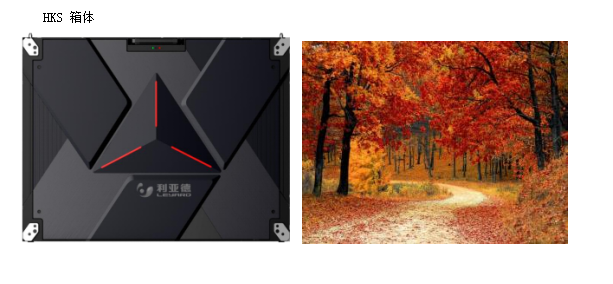

显示单元外观

配电带载计算

显示屏总功率的计算

显示屏总功率＝屏幕总功率+周边设备总功率+散热设备总功率

 ① 开关电源功率: 输出电压 (V) *输出电流(A)＝单电源功率 (W)

② 屏幕总功率：方法⑴使用箱体数量*箱体功率

方法⑵屏体面积数*每平方(zui)大功率*120％ (开关电源预留 20％)

 (注：屏体每平方(zui)大功率参见相对应的产品型号规格书)

③周边设备:处理器,屏后照明约 2KW

④散热设备：空调功率≈10m²/P≈800w (例如 30m²屏则需要散热空调 3P 则总功率为 800w*3＝2.4kw)

 配电柜电缆型号选择

配电型号(KW)	进线电缆型号	(zui)大电流 (A)	(zui)小线管(mm)
10KW 配电柜	RVV5×6mm²	25	25
20KW 配电柜	YJV5×10mm²	55	50
30KW 配电柜	YJV5×16mm²	70	50
40KW 配电柜	YJV4×25+1× 16mm²	100	50
60KW 配电柜	YJV4×35+1× 16mm²	125	65
80KW 配电柜	YJV4×50+1×25mm²	150	80
100KW 配电柜	YJV4×70+1×35mm²	190	80
120KW 配电柜 (室内)	YJV4×95+1×50mm²	235	80
120KW 配电柜 (户外)	YJV4×120+1×70mm²	265	100
150KW 配电柜	YJV4×150+1×70mm²	300	120
180KW 配电柜	YJV4×180+1×95mm²	360	150

注：一般规定在重要的防火场所，如机场、火车站、人民大会堂等人员密集区内，从外部引到显示屏 内配电柜上口的三相 380V 电都要求采用低烟无卤阻燃电缆，编号为：WDZ-YJY-。其他一般常规场所可选 用交联动力电缆，编号为：YJV-，此电缆抗拉性较强。少数场所也会遇到要求电缆直埋在地下，此电缆要 求为铠装 (护套夹层带一层金属皮) ，常用编号为：YJV22-或 YJV23-，此电缆弯曲半径大，不方便敷设。

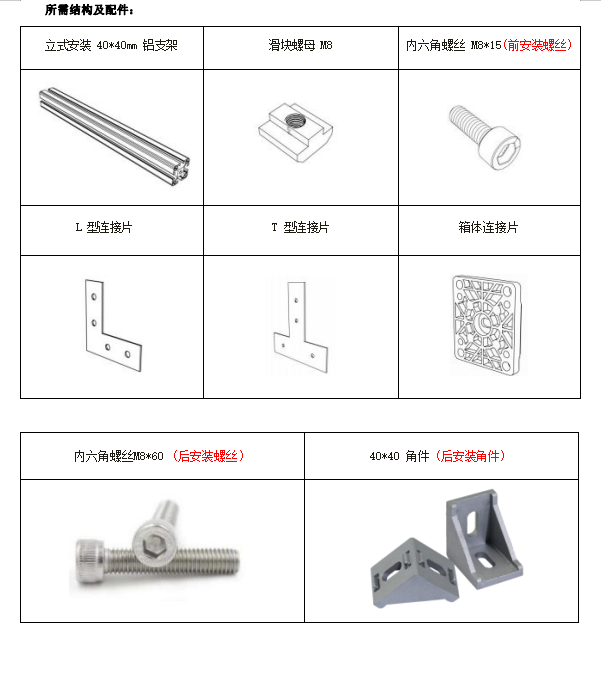

安装过程调整箱体需要的工具：橡胶锤

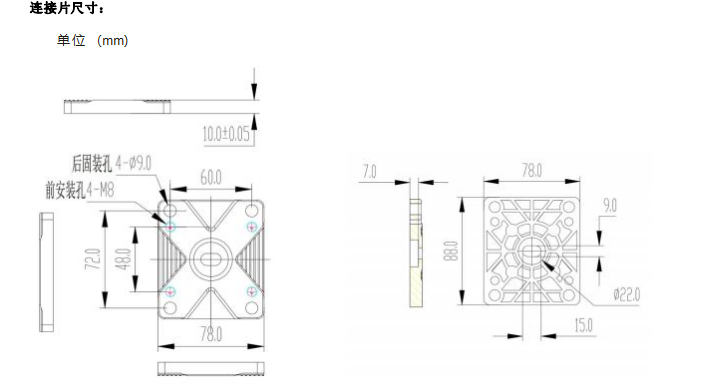

前/后安装时都必须配用配件：箱体连接片



故障描述	解决方法
1.LED 整屏不显示图像	1.显示屏电源是否打开。
	2.显示屏是否有 HDMI 信号输入,连接 LCD 显示器检查，是否是由于信号传输链路故障造成。
	3.显示屏控制软件的亮度设置是否正常。
2.部分 LED 屏不显示图像	1.不显示图像部位的显示屏电源是否正常，包括输入电源和开关电源。
	2.如若 如果一开始没有发现异常，重新启动相对区域的电源开关，上电间隔不小于 1 分钟，重新上电时，显示单元重新初始化可能解决问题。
	3.显示单元级联线缆传输问题。
	4. 如果更换控制板的显示单元图像不能与周边连接，需要利用软件设置相对应的地址坐标及亮度色彩值。
3.部分 LED 屏图像闪烁	1.显示单元级联信号传输问题。尝试更换级联信号线缆或控制板，如果更 换控制板的显示单元图像不能与周边连接，需要利用软件设置相对应的地址坐标及亮度色彩值。
	2..输入信号问题，连接 LCD 显示器检查。
	3. 处理器分辨率超出发送卡(zui)大分辨率
	4.屏体供电问题
4.LED 显示模块显示不正 常，模块全部或部分缺色、 长亮，处于失控或半失控 状态	1.显示单元初始化不正常，重新启动该区域电源，时间间隔不小于 1 分钟，有时候可能需要 2-3 次才能消除该问题。
	2.如果步骤 1 未解决问题，初步判断可能是 LED 模块与控制板接触不良造成的，可以重新插拔它们解决物理接触不良问题。
	3.如果上述两个步骤问题依然存在，判断可能是 LED 模块或控制板电路出 现的问题，可以更换 LED 模块或控制板解决问题，需要对它进行坐标、颜色、亮度调节，使之与整平图像色彩一致。
	4.设置箱体分辨率与实际分辨率不一致
5.视频窗口图像不完整	1.连接 LCD 显示器检查视频处理器的信号输入或输出是否正常。
	2.检查输入信号分辨率与设定已经保存的分辨率是否一致。
	3.查看视频处理器的设置是否正确。
6.未检测到发送卡	1. 设备未正常供电
	2. 串口线或电脑 USB 接口损坏
	3. 串口被其他软件占用
	4. 串口驱动电脑未安装



当 LED 显示屏发生异常时，需要根据经验，结合不同情况综合分析是显示屏哪个环节出现的问题。如 果(zui)终判定为显示单元中某个组件的问题，建议现场直接更换。比如，LED 灯板模组、电源或 LED 控制板 等，更换完 LED 模块需要软件回读数据到 LED 控制板，更换完 LED 控制板需要做软件设置，详见软件操作 指南章节。



注意事项

由于 LED 和CMOS 集成电路是静电敏感器件，在使用LED 模组时需要注意严防静电。采取以下措施可以有 效防止静电：

接触产品的人员必须佩戴有接地的静电手环或静电手套

开关电源外壳、箱体、屏体等严格接地，要求接地电阻≤10 欧，每半年进行一次点检；

装配过程中的各种工具必须严格接地

 清洗 LED 模组表面时，不可使用不明化学液体，以免损坏或腐蚀 LED：

清洗 LED 灯管时，用干净的软碎布蘸取酒精轻力擦拭，待干燥后再开始使用；

 清洗套件时，用千净的软碎布沾取清水轻力擦拭，擦拭后不可残留水痕，且需干燥后再进行使用； 5.1.3 维修 LED 模组时，建议(zui)好使用恒温电烙铁， 电烙铁温度根据锡丝的成分调节：

补焊 LED 时，电烙铁温度一般设定在 315℃左右，焊接时间不超过 5s((zui)好 3s)，焊接次数不超过

三次；

补焊 CMOS 器件时，电烙铁温度必须保持在 315℃以下，焊接时间不能超过 3s，焊 接次数不超过

三次；

为保证 LED 的稳定性与使用寿命，模组工作时的表面温度不能超过 60℃ ，存储温度不能超过 60℃， 否则必须采取必要的冷却措施

为防止因电源使用不当，而降低模组的使用寿命或烧毁模组，LED 模组电源的接入应严格遵循以下 注意事项

使用LED 显示屏专用开关电源，模组采用直流 4.5V 输入，不得直接接入 220V，否则会造成整屏模组被烧毁；

安装 LED 模组时请注意电源端口的正确接线，必须正负极相对应；如果正负极接反了须及时断电，以免损坏元器件；

模组的工作电压请勿超过其(zui)大允许工作电压 5.5V

模组在-10℃及以下区域不建议采用磁吸安装致模组变形影响显示屏平整度，需采用螺丝锁付安装；

要求配电箱有配浪涌保护器等避雷设施。

在使用与运输过程中，不得摔、推、挤、压模组， 以免发生损坏模组。

任何产品在特定条件下都有一定的失效或发生故障的可能，用户有责任在使用产品过程中遵守安全 标准并采取安全措施， 以避免潜在失败风险及可能造成人身伤害或财产损失情况的发生。

整屏验收要求及方法

屏体亮度：将屏体调成全亮状态，在电脑上将测试软件里面的亮度有效率调到80%，10 分钟内使用 光枪  对屏体进行亮度测量。测量亮度时，要求光枪要对准屏体，(zui)好是测量时光枪能与屏体保持水平， 确保让观察窗口黑色位置覆盖 16 个像素点以上，调整焦距让自己能够清晰看到发光点后再进行测量、读 数。

可视角度：测量时人站在屏体左右 160°的位置，屏体下视角 70°位置观看 (即屏体垂直视角 140°) ，要求屏体无明显黑斑、无明显暗块问题

接地：开关电源外壳、箱体、屏体结构正确接地，接地点正确接地标标识，要求接地电阻≤10 欧， 每半年进行一次点检；

防雷处理：要求建筑物有避雷针或避雷带设施并有效接地，要求配电箱配有浪涌保护器，对避雷设施，每半年进行一次点检。
