LED接收卡详解
2026-09-16 11:07:32
LED 接收卡作为 LED 显示控制系统核心元器件，直接决定整屏画面显示效果、同步稳定性与调试便捷度。
一、 LED 接收卡是什么？

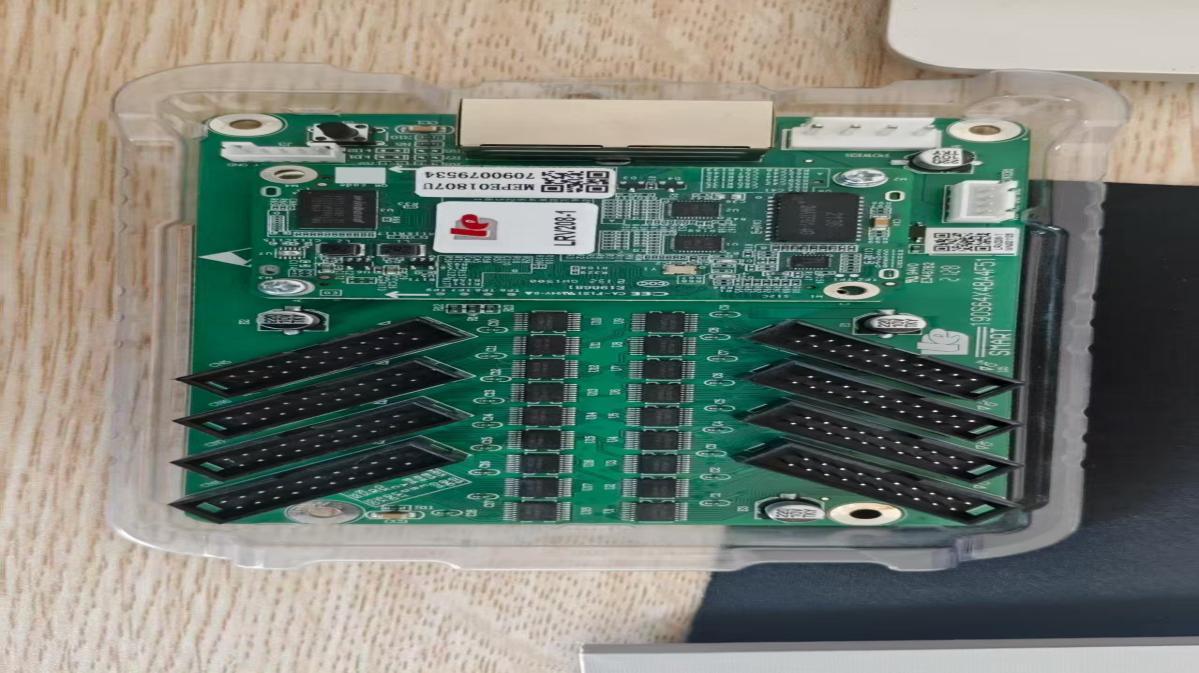

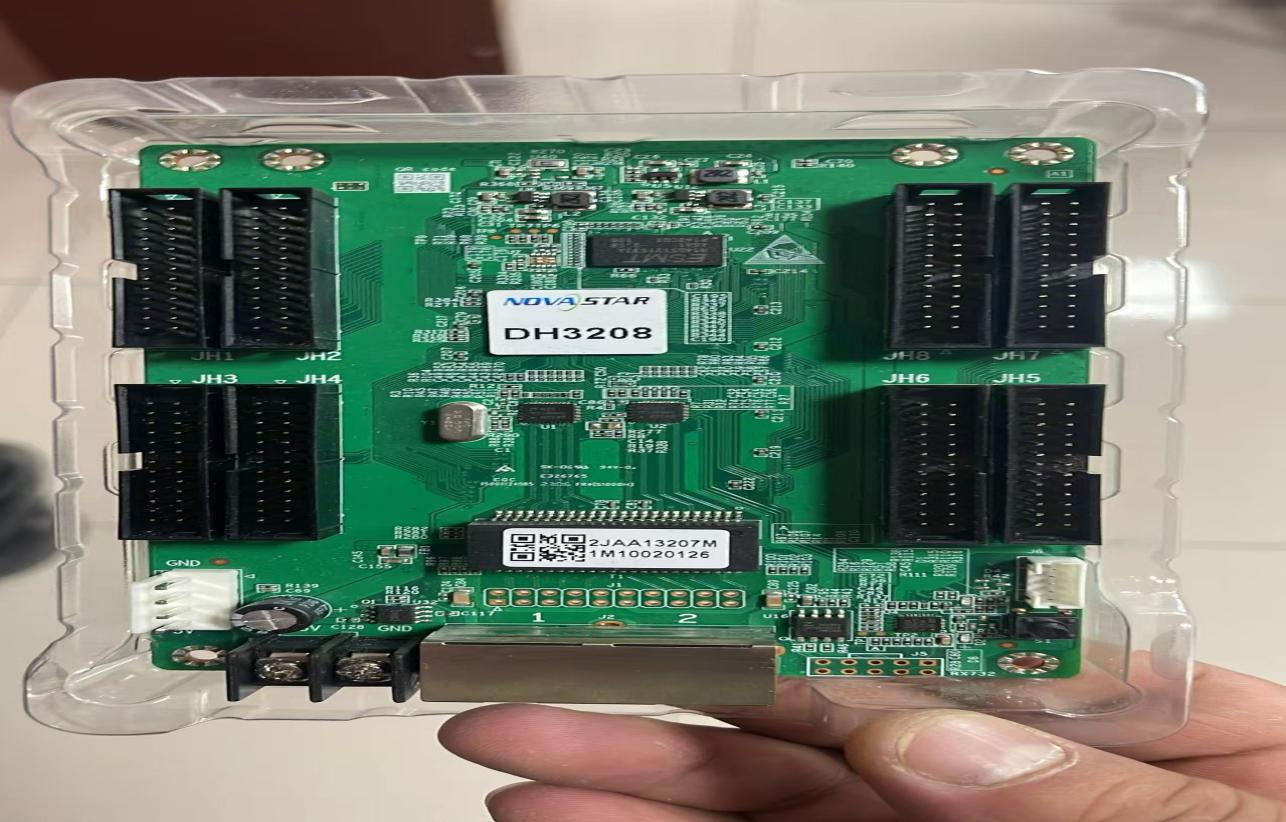

LED 接收卡也称接收板，是 LED 控制系统不可或缺的终端硬件，必须搭配发送卡配套使用。
核心的基础作用
接收发送卡传输的图像信号，依照专用显示协议完成数据转译，输出适配 LED 灯珠驱动的像素信号，驱动整屏成像，相当于电脑与 LED 屏之间的专业信号翻译器。

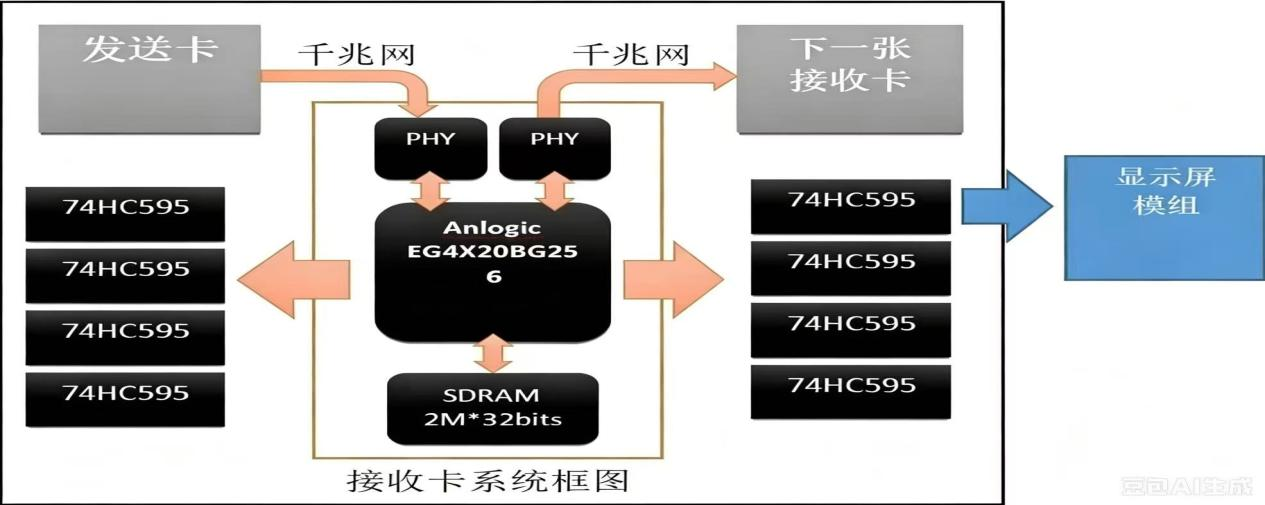

核心的硬件构成
主控 MCU：接收卡运算核心，统筹全部数据解析、信号输出、灰度调节、故障检测等全流程控制；
存储单元：缓存画面素材、校正系数、屏体分辨率、亮度灰度等固化参数；
驱动芯片：负责网口、电源、排线等通道的数据收发、电平转换与通信交互。
拓展及附加功能
新一代接收卡早已不止基础信号转发，集成多重画质优化与运维功能：多级灰度调节、分区独立亮度调节、逐点色彩校正、故障检测、温度监控；同时支持局域网、无线传输，可远程统一管控多块接收卡，大幅提升大屏工程调试与运维灵活性。
二、LED 接收卡完整工作原理
成像流程分为六大闭环步骤，所有接收卡同步协同工作保障画面统一：
数据及接收
通过千兆网口接收发送卡下发的打包图像数据流，数据搭载控制系统专属传输协议，完成跨设备信号的传输。
数据包的解析
接收卡内置芯片拆分传输数据包，剔除冗余校验信息，分离原始画面像素数据、校正文件、屏控参数等有效指令。
像素数据的格式转换
结合显示屏模组尺寸、分辨率、色深参数，将通用图像信号转换为模组驱动芯片可识别的行、列扫描像素信号。
画质优化及运算
对像素信号进行灰度分层处理、亮度均衡运算、色彩 Gamma 校正、消除色差、灰阶断层，提升画面细腻度与色彩还原度。
驱动信号输出
处理完成的像素信号通过排线输出至 LED 模组，内部完成差分信号降噪、恒流驱动适配，避免长线传输信号衰减、干扰花屏。
全局同步刷新
所有接收卡与发送卡时钟同步，统一像素刷新时序，多卡拼接大屏无撕裂、无拖影，实现动态视频、直播画面流畅显示。
简单概括：接收卡就是大屏分区的微型运算大脑，承接、加工、分发图像信号，是 LED 屏稳定成像的基础。
三、LED 接收卡核心技术特点
1. 实时同步输出
全程无延迟处理下发数据，直播、动态视频、滚动文字可即时同步展示，低延迟时序控制杜绝画面卡顿、拖影，适配直播、赛事、舞台等实时场景。
2. 高画质显示表现力
支持高色深、高刷新、高灰度输出，可精准呈现明暗细节、丰富色彩层次，画面过渡柔和无噪点，媲美专业显示设备成像效果。
3. 调试配置逻辑复杂
硬件功能强大对应配套参数繁多，需根据屏体点数、扫描方式、灯珠型号、刷新率逐一定制调试，如同专业相机精细调参，操作人员需掌握基础显示专业知识。
4. 硬件成本偏高
搭载高性能处理芯片、大容量高速存储、工业级抗干扰通信电路，原材料与生产检测标准严格，相较普通配件售价更高。
5. 工业级高稳定可靠性
整屏运行全程不间断工作，对硬件容错能力要求严苛，标配高效散热电路、电磁抗干扰设计、断电数据保存、信号中断自动恢复功能，降低黑屏、花屏故障概率。
6. 多场景兼容拓展
硬件接口丰富，支持千兆网口、串口、无线传输等多种通信模式，兼容室内小间距、户外大屏、异形屏、球形屏等各类 LED 项目，适配商超、场馆、交通、舞台等多元场景。
四、LED 接收卡标准化安装流程
（一）完整安装步骤
施工准备
备齐接收卡、固定螺丝、排线、网线、开关电源、扎带、绝缘胶带等工具配件，断电作业，做好防静电防护。
规划安装点位
优先选择显示屏上下 / 右侧边框内部空间，预留散热、布线、后期检修空间，避开电源线强电磁干扰区域。
固定接收卡
使用螺丝平稳锁紧卡体，避免悬空松动，多张接收卡并列安装时预留散热间隙，防止堆叠积热。
接入供电线路
匹配接收卡额定电压接线，正负极区分清晰，电源线走线远离信号排线，减少电磁干扰，供电电源预留余量。
信号线路连接
网线一端接发送卡网口，另一端接入接收卡输入网口；排线对接接收卡输出口与 LED 模组，排线卡扣完全扣紧。
全线复检
逐一核查电源线、网线、排线有无虚接、破皮、短路，卡体无金属异物接触造成短路隐患。
上电整机测试
确认线路无误后通电，电脑端软件加载屏体参数，检测分区画面是否完整、有无花屏、暗块、色差，完成基础调试。
（二）安装位置规范要点
常规标准屏统一布置在屏体下边框或右侧边框，布线短、检修便捷；
户外防水屏接收卡需安置在防水箱体内部，做好防潮、防尘、防晒防护；
小间距高密度屏多卡拼接项目，接收卡均匀分散排布，缩短模组排线长度，降低信号损耗；
异形屏、球形屏按分区点位分散安装，保证每块接收卡带载点数均匀。
重要提示：自行安装务必完整阅读原厂安装说明书，严格遵循接线、固定、供电规范，违规施工易造成烧卡、模组损坏。
五、LED 接收卡选型核心考量因素
1. 软硬件兼容性
首要匹配控制系统品牌（诺瓦、卡莱特、灵星雨等），同时适配 LED 模组驱动 IC、灯珠规格、屏体扫描方式，跨品牌混用极易出现花屏、带载不足、校正失效。
2. 带载与性能需求
根据单块卡极限横向、纵向带载点数选择；小间距高清项目优先高灰度、高刷新、高精度色彩校正款；户外高亮屏选择支持大亮度调节、宽温工作的工业级接收卡。
3. 通信接口匹配
常规工程选用千兆网口标准款；远距离多屏集群管控可选用支持无线、光纤传输的型号；简易门头屏可搭配串口通信接收卡。
4. 可拓展升级能力
优先选择支持固件在线升级、拓展校正功能、兼容未来更高分辨率模组的接收卡，后期屏体扩容、改造无需整套更换硬件，节约改造成本。
5. 性价比平衡
不盲目低价采购低端卡，低价卡普遍存在灰度不足、抗干扰差、散热差、故障率高等问题；结合项目预算、使用年限，选择性能达标、故障率低的中端主流型号。
6. 品牌品质与品控
头部正规品牌接收卡经过高低温、老化、电磁干扰全项检测，元器件用料达标；杂牌卡简化电路设计，长期运行易出现黑屏、烧卡，大幅增加后期维修成本。
7. 售后与技术支持
优先选择提供免费调试软件、远程技术指导、质保维修服务的厂家，项目调试、后期故障排查可获得专业技术支撑，减少工程售后难题。
总结：
LED 接收卡是整套显示系统的核心终端硬件，承担信号接收、数据运算、画质优化、分区驱动全部关键工作，直接影响大屏成像质量、运行稳定性与运维难度。掌握接收卡定义、工作原理、安装规范与选型逻辑，无论是大屏工程施工人员、采购商还是终端用户，都能更好把控项目品质，规避花屏、带载不足、频繁故障等常见工程问题。
