数字调音台与接口箱的配接方法
2022-05-30 11:32:14
现在越来越多的数字调音台可以使用网线连接外部的接口箱用于扩展通道或取代多芯信号缆。数字调音台配接接口箱，通常需要在数字台上做一些简单的I/O设置，把接口箱的输入接口配接到调音台的输入通道上，再把调音台的输出通道配接到接口箱的输出插座。
之前曾经在公众号里介绍过数字调音台I/O的设置，为了能够让大家更容易理解数字调音台与接口箱的配接方法，今天就假设一个应用场景，来介绍一下接口箱与调音台的具体配接步骤。
先介绍一下应用场景：某场活动，一共有40路输入信号，其中16路无线话筒，24路乐队信号。场地有左右两组主扩声音箱，舞台上有两对返听音箱，一对给歌手，一对给乐队，走两个通道单独控制。另外，还需要提供两路主扩声混合信号给转播车。
按照这个使用场景，今天就以Allen&Heath SQ5数字调音台和AR2412接口箱为例，介绍一下接口箱与调音台的具体配接步骤。

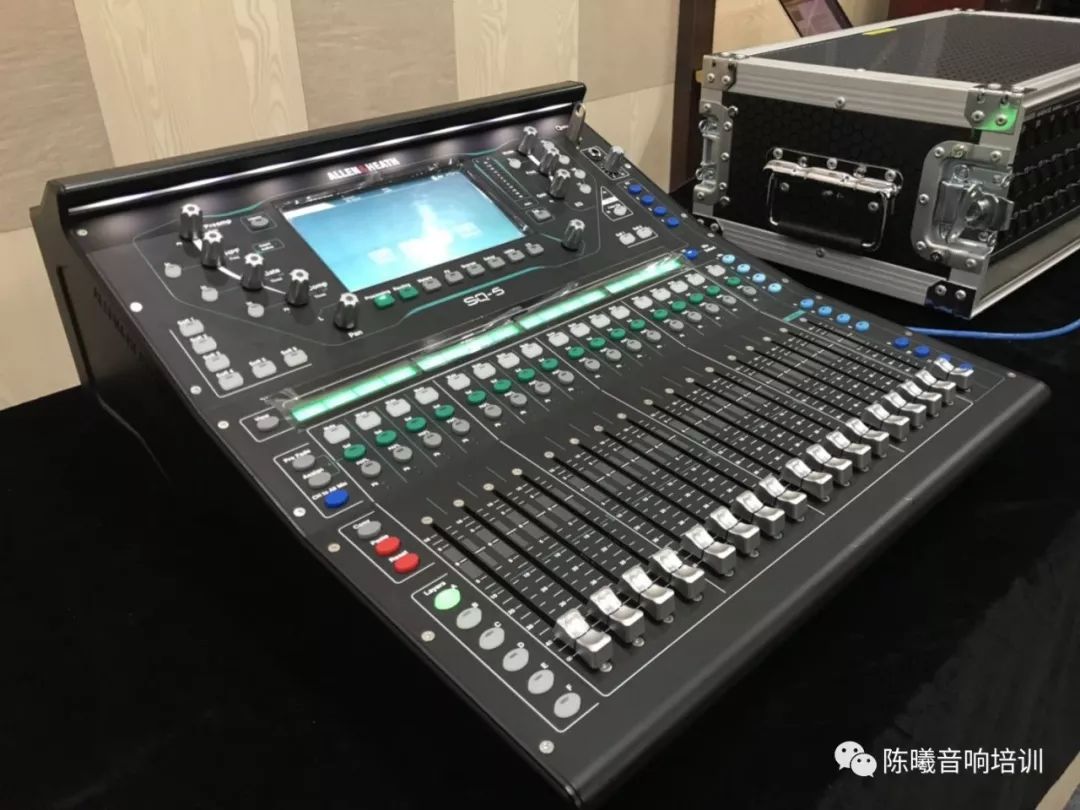

SQ5数字调音台

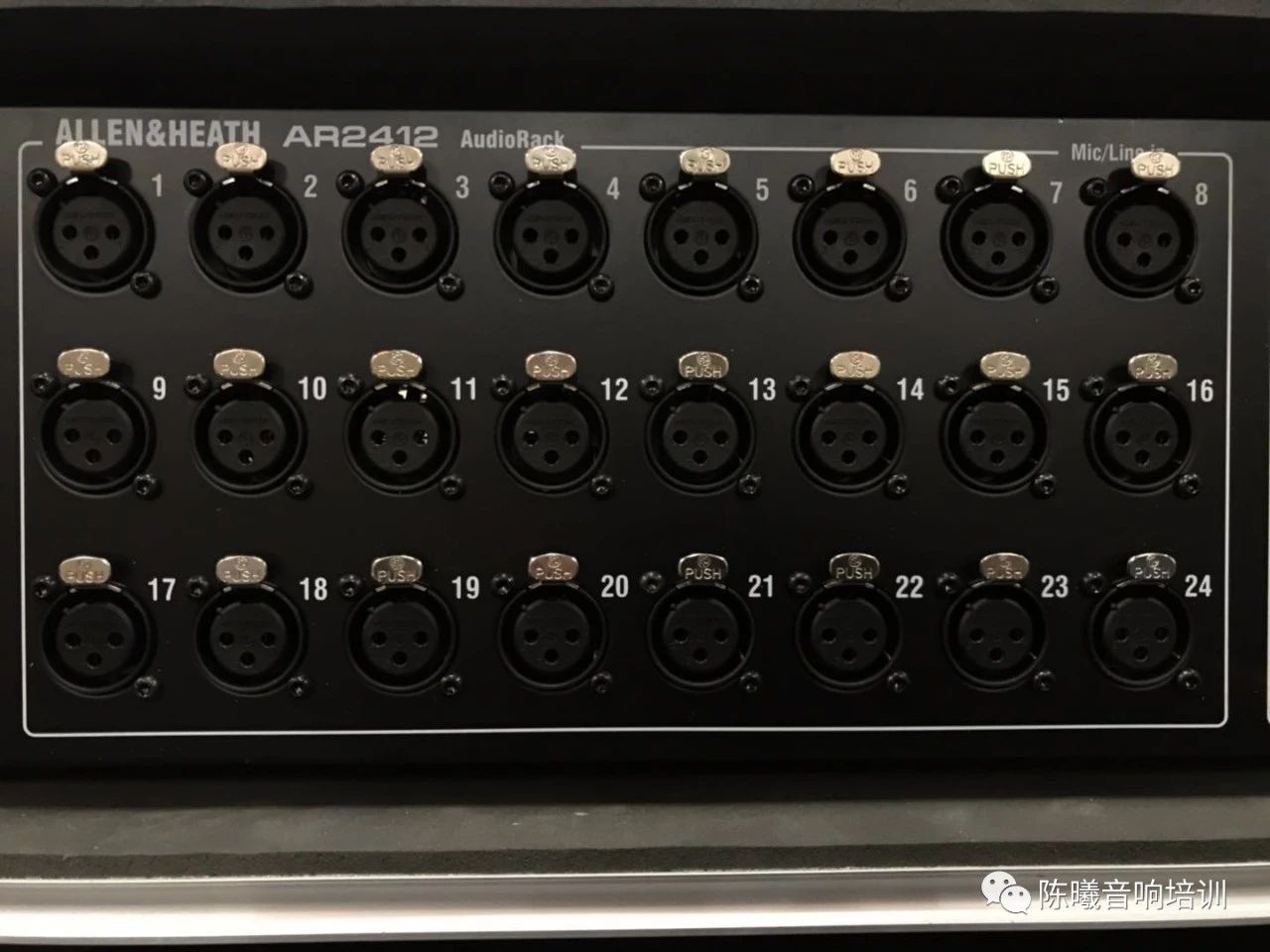

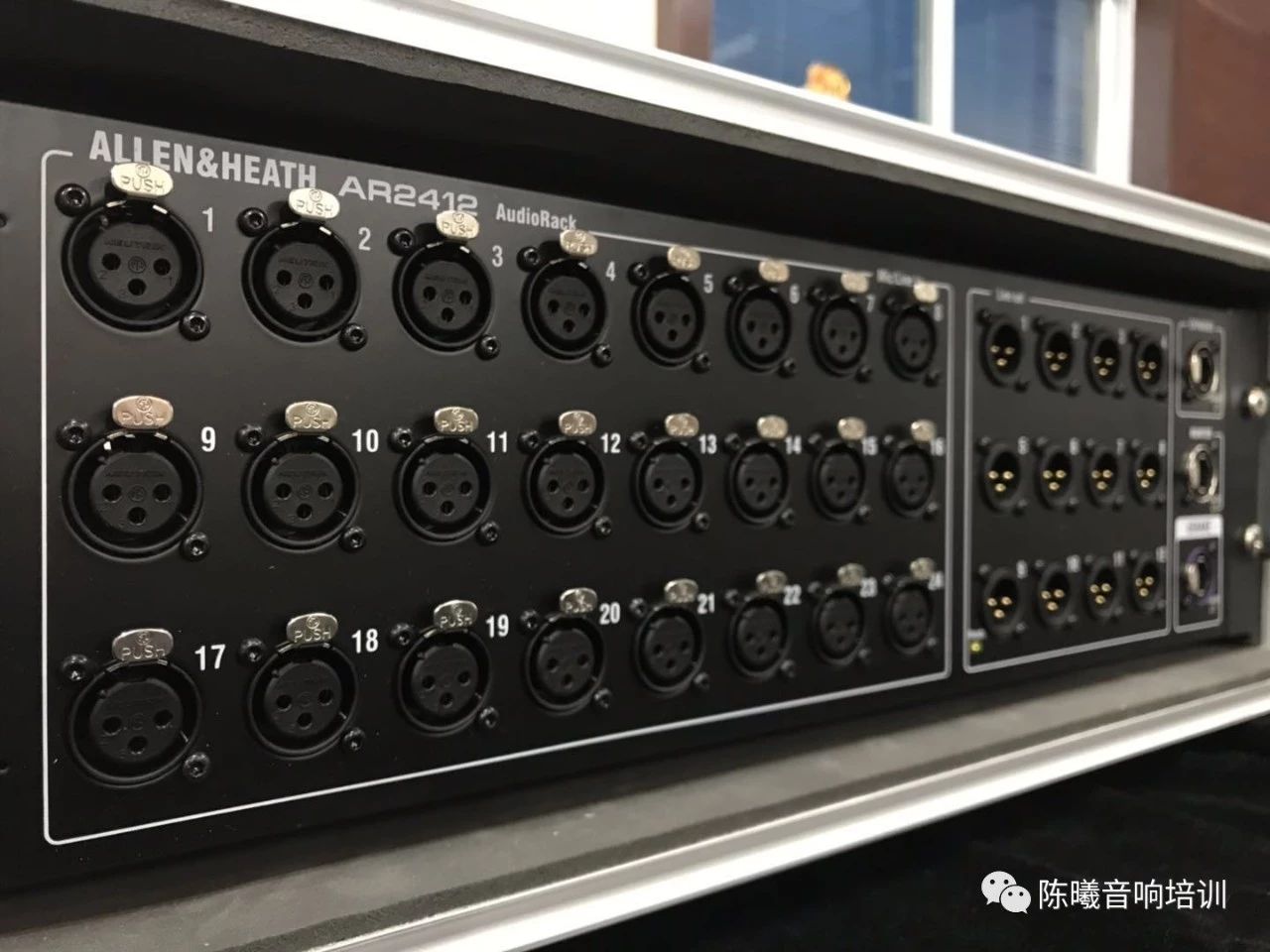

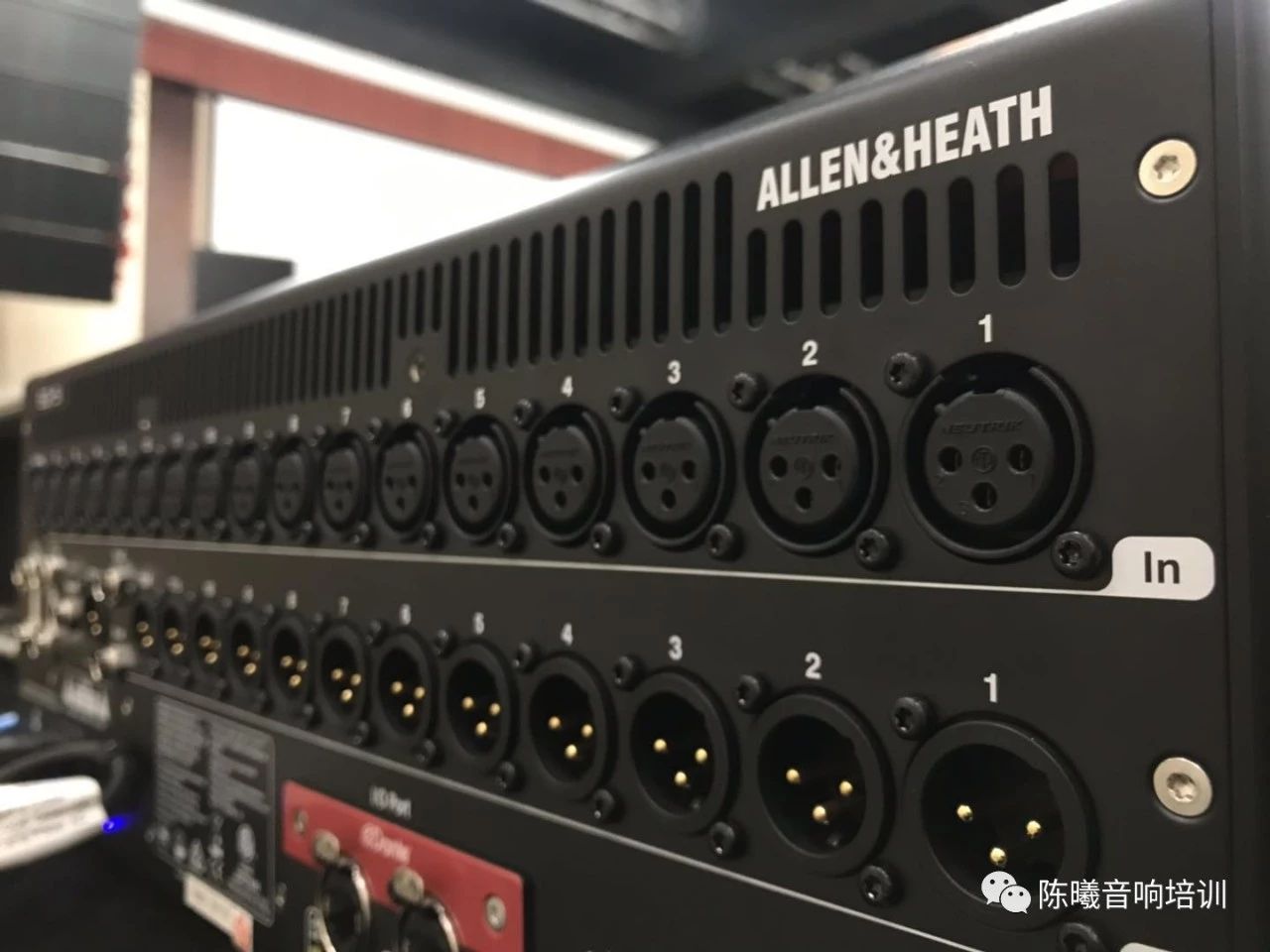

AR2412舞台接口箱
整个系统的信号流程按以下设计：
SQ5调音台有In1－In16共16个本地话筒输入插座，用于连接16个通道的无线话筒，接入调音台的Ip1-Ip16输入通道。
舞台上还有24路乐队乐器信号，通过AR2412接口箱的1-24路输入插座再接入调音台的Ip17-Ip40输入通道。
调音台的两路主输出信号，分成2组，一组通过AR2412接口箱的Line Out 1/2输出口连接到主扩声功放柜，另一组通过调音台本机的Out 1/2 两个输出口连接转播车。
舞台上的两路返听信号使用调音台的Mix 1（歌手返听）和Mix 2（乐队返听）通道，通过AR2412接口箱的Line Out 3/4 输出口连接返听功放。
接下来进行系统搭建
1、用网线连接SQ5调音台的SLink网口和AR2412网口
网线一端接入SQ5调音台的SLink网口

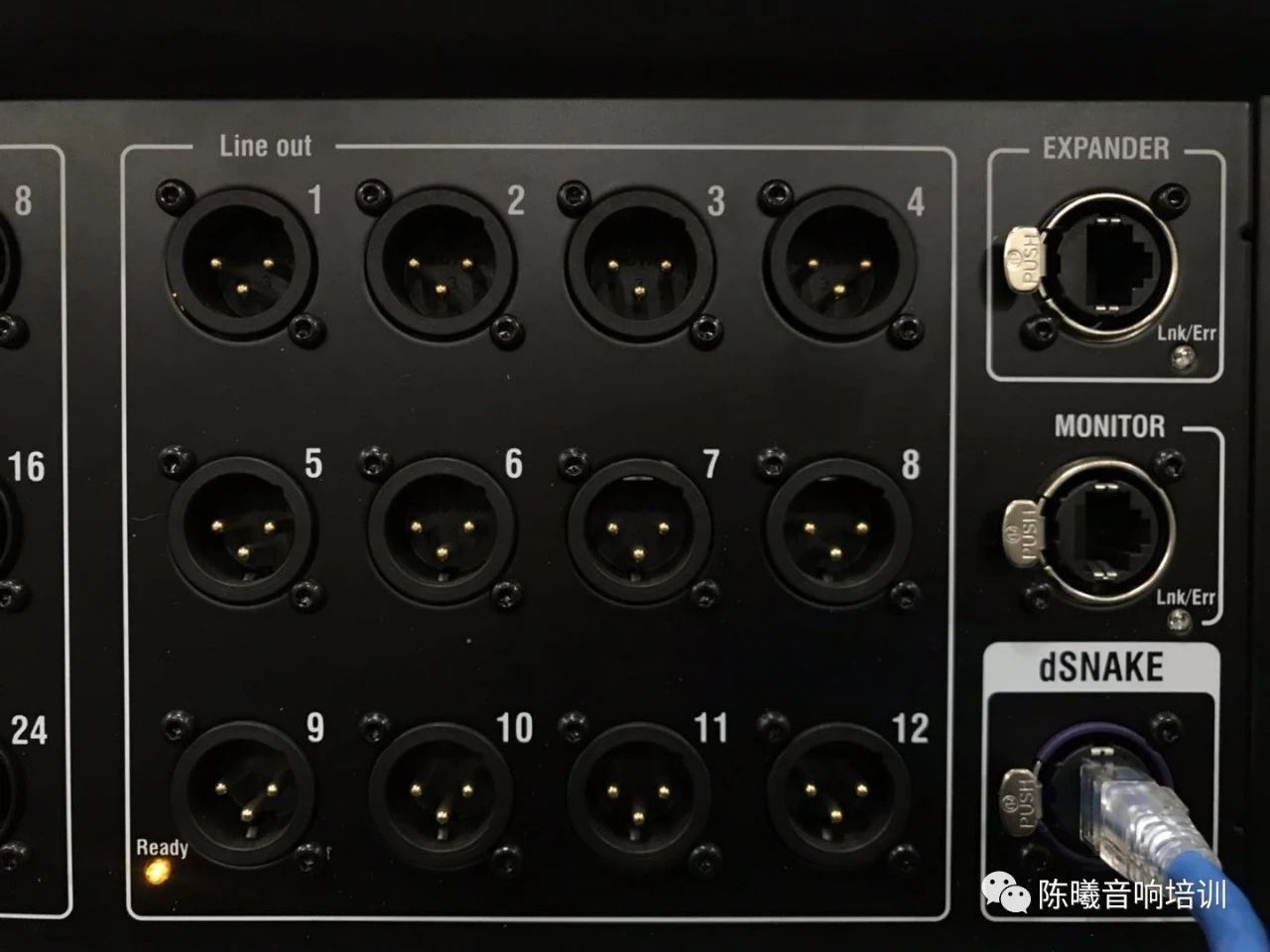

网线另一端接入AR2412接口箱的dSNAKE网口，通电后指示灯闪亮表示已经接通。
注意：接口箱与调音台的网络连接一般都是即插即用，无需做IP地址设置或者需要安装驱动程序，网线一接通即可识别并投入使用。
2、无线话筒接入调音台In1-In16插座，舞台上的乐器话筒接入AR2412接口箱的In1-In24插座。（图略）
3、AR2412接口箱的Out1和Out2插座接主扩声音箱的左右两组功放柜,Out3和Out4插座分别接歌手和乐队对应的返听音箱的功放。（图略）
4、SQ5调音台本机的Out1和Out2插座连接转播车（图略）
然后在SQ5调音台中进行相关设置

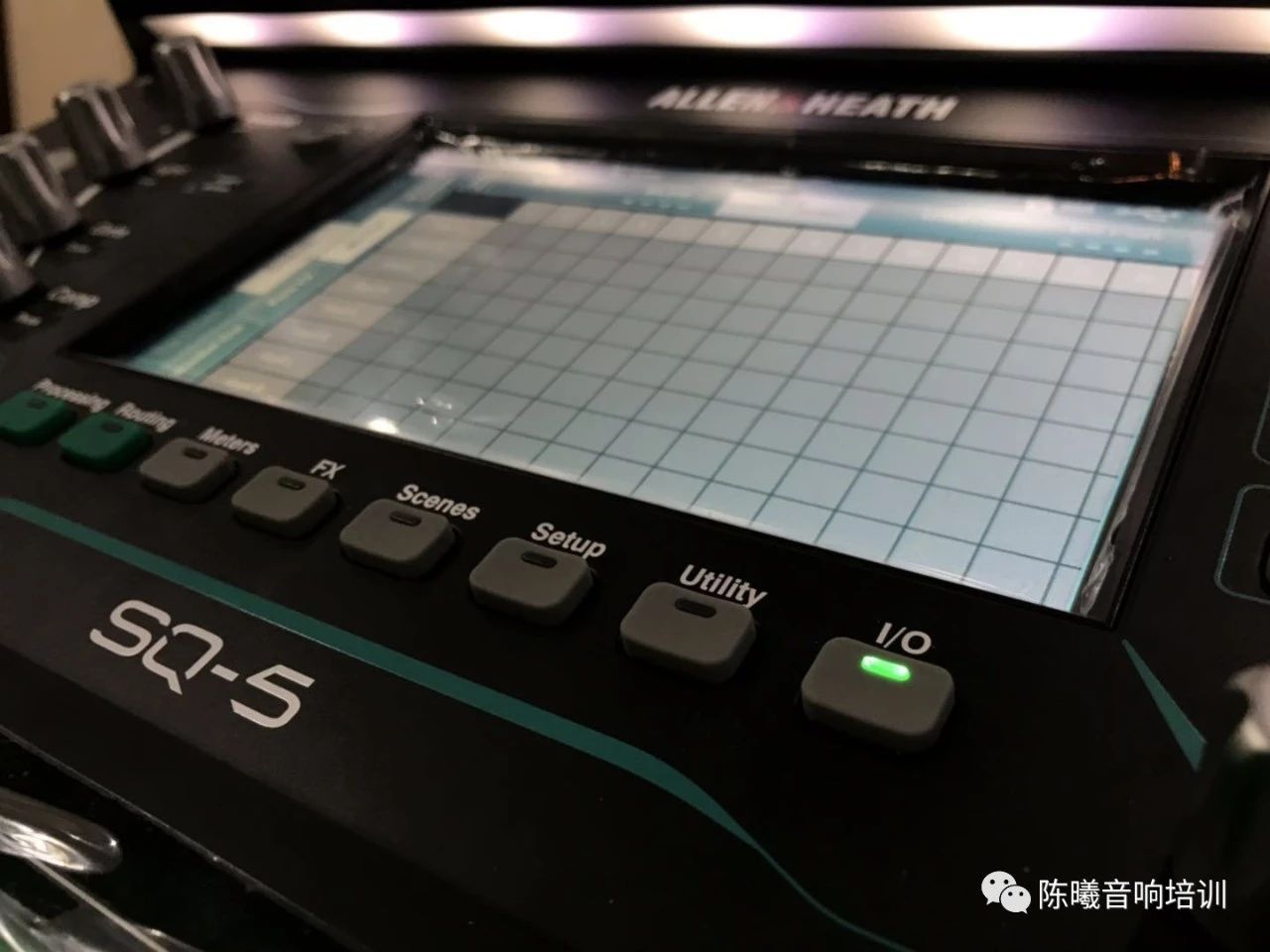

1、按一下显示屏下方的I/O按键，打开设置页面。
2、设置本机输入口
在页面中，选择左边的Inputs>Input Channel页面，上方水平排列的选Local（本地），然后把左侧垂直排列的Ip1-Ip16与水平方向的1-16对应配接。

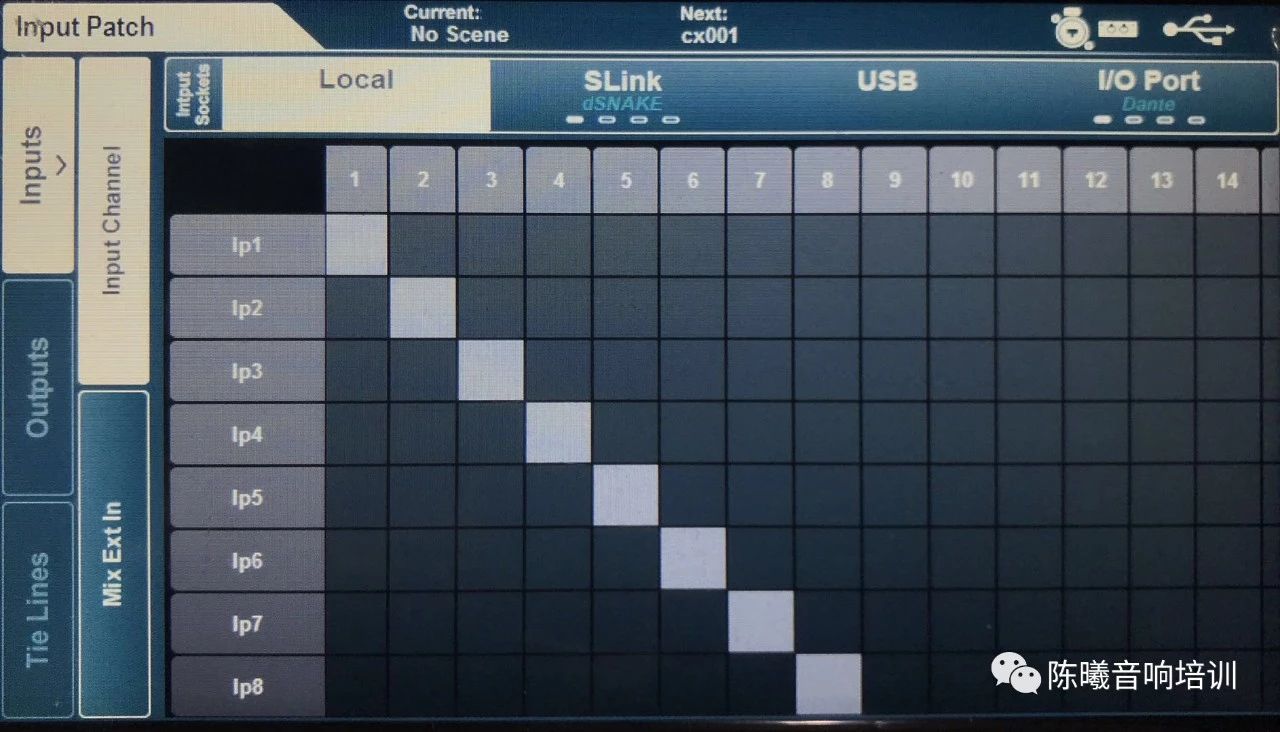

Ip1-Ip8与Local1-8配接

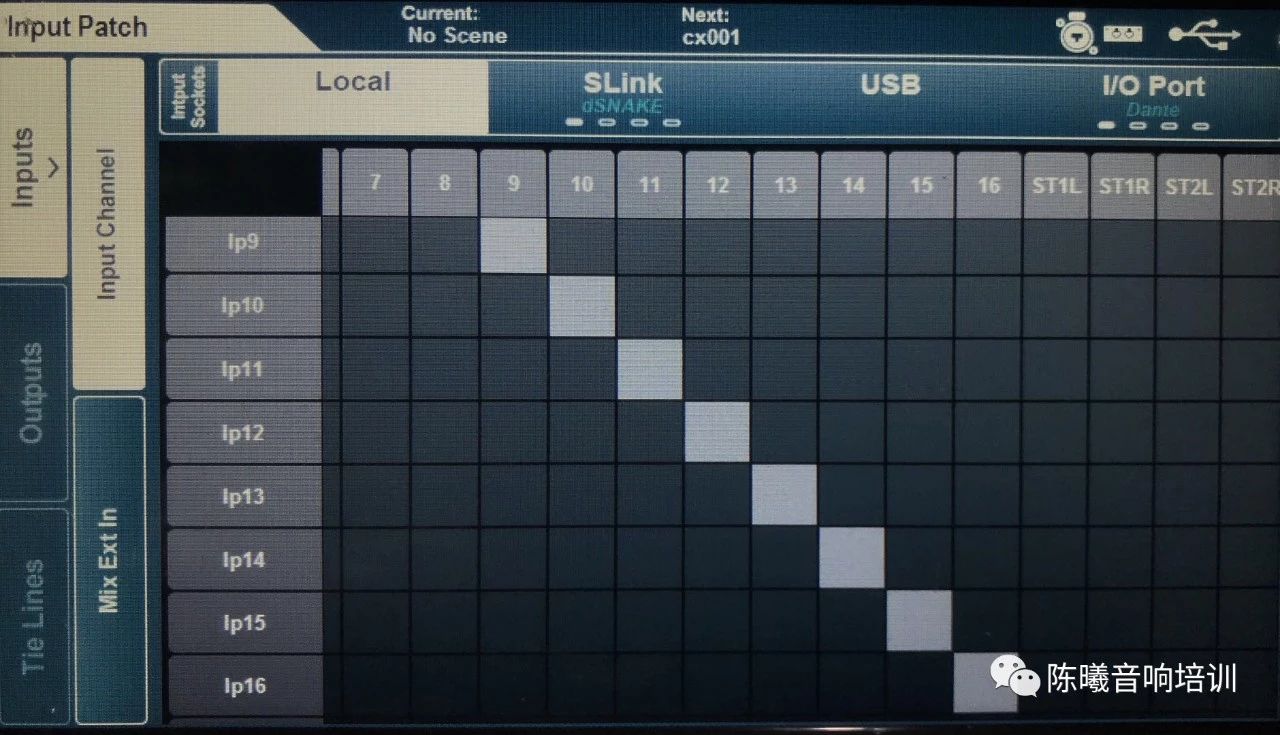

Ip9-Ip16与Local9-16配接
完成后，调音台本机的In1-In16输入插座就和Ip1-Ip16输入通道配接好了。
2、设置接口箱输入口
在I/O设置页面中，左侧垂直方向还是选择Inputs>Input Channel页面，水平方向选择SLink页面，把左侧垂直排列的Ip17-Ip40和水平排列的1-24对应配接。
Ip17-Ip24与SLink 1-8配接
Ip25-Ip32与SLink 9-16配接

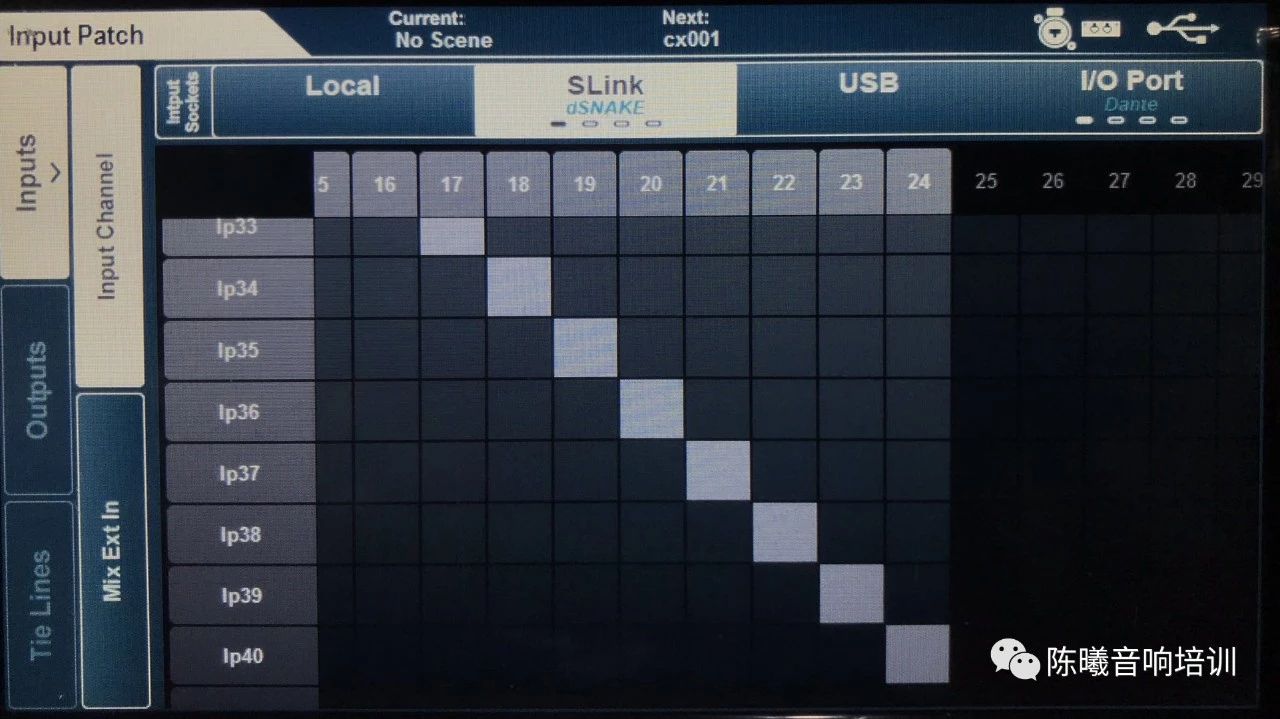

Ip33-Ip40与SLink 17-24配接
完成之后，接口箱的MIC/Line In1-In24输入插座就配接到调音台的Ip17-Ip40输入通道了。
3、设置接口箱输出口
在I/O设置页面中，左侧选择进入Outputs>Mix Out页面，水平方向选择进入SLink页面，在页面中，把垂直方向排列的Main L和Main R和水平方向的1和2配接，把Aux1和Aux2和水平排列的3和4配接。

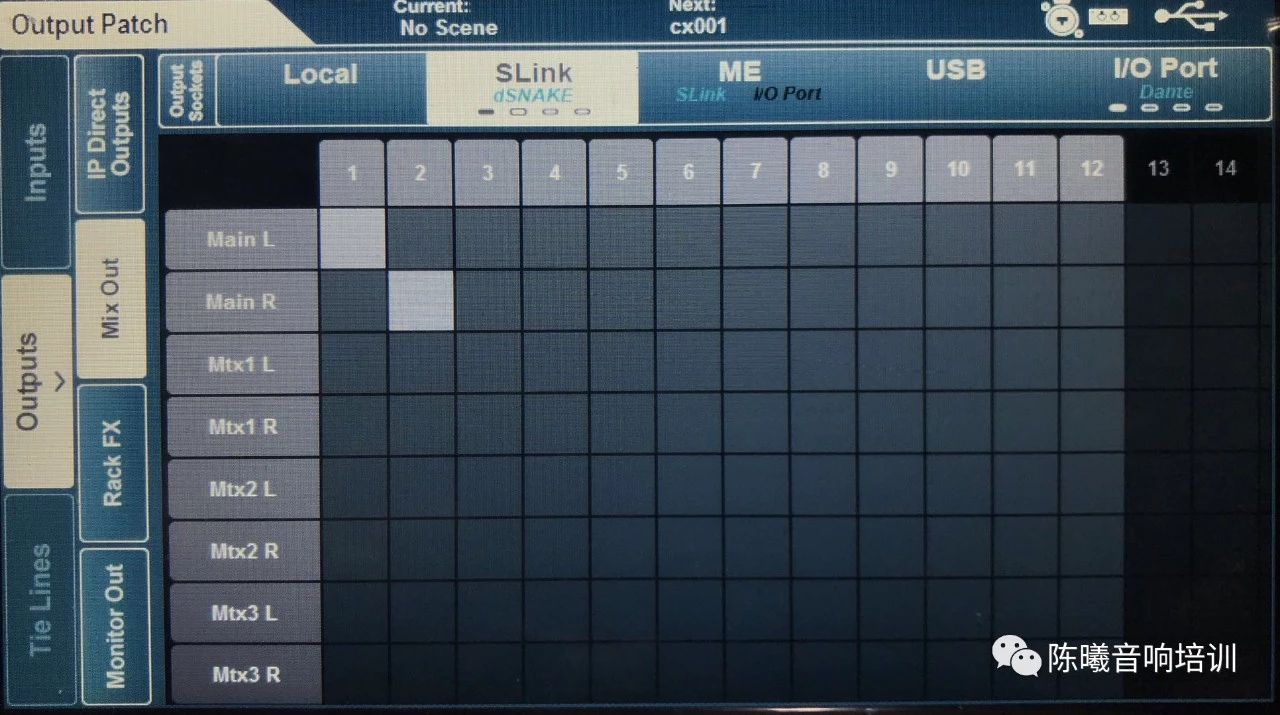

把主输出Main L和R配接到SLink 1/2

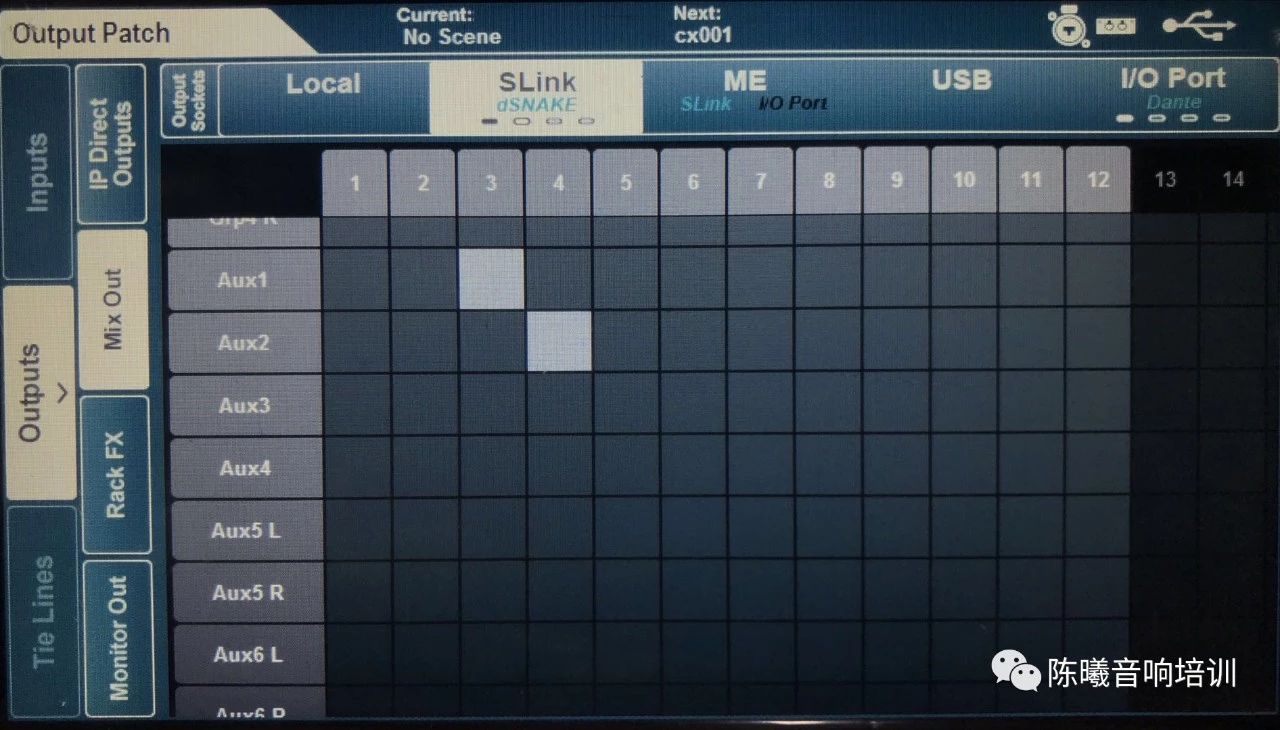

把Aux1（Mix1）配接到SLink 3，把Aux2（Mix2）配接到SLink 4。
完成之后，主输出信号将从AR2412接口箱的Line Out 1和2插座输出，歌手返听的Mix 1信号和乐队返听的Mix 2信号从接口箱的Line Out 3和4插座输出。
4、设置本机输出口
在I/O设置页面中，左侧选择进入Outputs>Mix Out页面，水平方向选择进入Local页面，在页面中，把垂直方向排列的Main L和Main R和水平方向的1和2配接。
注意，数字调音台是允许用户把同一个输出信号配接到若干个输出口的，相当于把信号并联输出。比如把主输出的左路信号Main L同时配接到Local1和SLink 1甚至更多输出插座都是可以的。

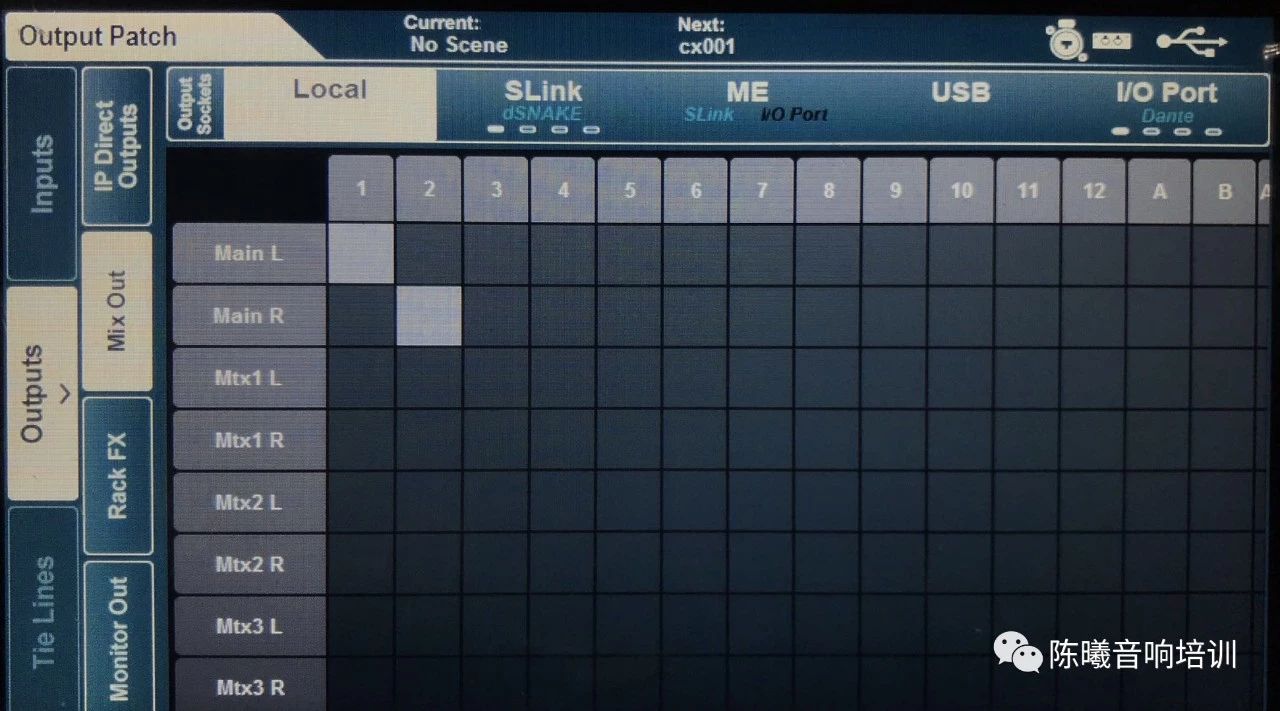

在页面中把主输出Main L和R配接到Local 1/2
完成后，向转播车提供的主扩声信号就通过调音台本机的Out1和Out2插座输出了。
到此，就完成了SQ5数字调音台与AR2412接口箱的配接工作，可以开机进行后续的工作了。
